深入解析不同类型光纤配线架的关键参数

光纤配线架（ODF，Optical Distribution Frame）是现代光纤通信网络中的核心基础设施，负责光纤的熔接、分配、调度和管理。根据应用场景、结构形式和功能特点的不同，光纤配线架主要分为机架式、壁挂式、光纤终端盒（如配线箱）以及高密度、智能ODF等多种类型。了解其关键参数对于网络规划、设备选型和后期维护至关重要。以下是不同类型光纤配线架的核心参数解析。

一、通用核心参数

无论何种类型，以下参数是评估光纤配线架的基础：

1. 端口容量/芯数：指配线架能容纳的最大光纤连接器（如LC、SC）端口数量或熔纤盘能容纳的最大光纤芯数。例如，常见的12/24/48/72/144芯等。这是决定设备规模的关键。
2. 结构尺寸与安装方式：

• 机架式：标准19英寸机架宽度，高度以“U”为单位（如1U, 2U, 4U）。需明确深度（如300mm, 600mm）以适配机柜。

• 壁挂式/桌面式：提供具体的长、宽、高尺寸，以及安装孔位。

1. 适配器类型与标准：支持的连接器类型（如LC双工、SC、FC、MTP/MPO多芯）及对应的国际标准（如IEC、TIA/EIA）。
2. 插入损耗与回波损耗：这是衡量光信号传输性能的关键指标。优质配线架的插入损耗通常≤0.2dB，回波损耗≥45dB（PC型）或≥60dB（APC型）。
3. 材质与防护等级：机壳通常采用冷轧钢板、SPCC或铝合金，要求表面处理（如静电喷涂）以抗腐蚀。防护等级（IP等级）对室外或恶劣环境应用尤为重要。
4. 光纤管理功能：包括熔纤盘容量、弯曲半径保护（≥40mm）、跳线存储空间、标签标识系统以及理线环/线缆管理器的配置。

二、不同类型配线架的特色参数

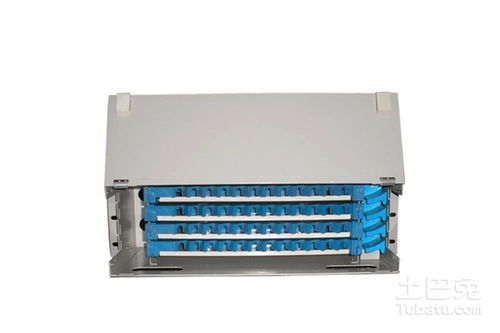

1. 机架式光纤配线架

这是数据中心和中心机房的主流设备。

• 特色参数：
• RU高度与密度：高密度设计（如1U容纳144芯LC端口）是重要趋势，需关注端口密度与散热、维护便利性的平衡。

• 模块化设计：是否支持模块化托盘（如12芯/24芯模块）的灵活插拔和更换，便于扩容和升级。

• 前后操作空间：深度设计需考虑前后门维护所需空间。

2. 壁挂式光纤配线架/光纤终端盒

适用于楼道、用户接入点（FTTH）、基站等空间有限的场景。

• 特色参数：
• 安装环境适应性：明确室内或室外使用。室外型需更高的防护等级（如IP65）、更强的耐候性和防水密封条。

• 进线/出线方式：提供不同规格的进线孔（如喇叭口、密封塞）和数量，以管理引入光缆。

• 分光器集成能力：在FTTH场景中，是否预留了插片式分光器的安装位置。

3. 高密度光纤配线架

为应对数据中心超高带宽需求而生，常采用MPO/MTP预连接系统。

• 特色参数：
• MPO端口密度：如1U可支持高达72个MPO端口（对应864芯光纤）。

• 前置/后置适配器布局：优化布线路径，减少跳线交叉。

• 扇形分支缆管理：专门设计用于管理从MPO连接器分支出的单芯跳线。

4. 智能光纤配线架

集成电子标签和监控系统，实现物理层连接智能管理（如iODF）。

• 特色参数：
• 端口实时监测：能自动识别端口插拔状态，记录连接关系。

• 管理接口：提供RS-485、RJ-45或无线接口，与上层网管系统通信。

• 供电方式：通常为DC 12V或PoE供电。

三、选型参数考量要点

在实际选型时，需综合权衡以下方面：

• 当前与未来容量需求：预留20%-30%的扩容余量。
• 安装空间限制：精确测量机柜/墙面可用空间。
• 网络拓扑与跳接灵活性：交叉连接（Cross-Connect）还是互连（Interconnect）？这影响端口类型和数量配置。
• 光纤类型：适配单模（SM）或多模（OM1/OM2/OM3/OM4/OM5）光纤，以及对应的连接器研磨方式（UPC/APC）。
• 标准符合性：遵循YD/T 778、GR-1435等行业标准，确保兼容性和质量。
• 总拥有成本：除设备本身价格外，还需考虑安装效率、运维难度和升级成本。

选择合适的光纤配线架是一个系统工程，需要根据具体的网络架构、物理环境和业务发展，仔细评估其类型与各项参数。正确的选择不仅能保证网络性能的稳定可靠，还能极大地提升光纤管理的效率和可扩展性，为网络的长期演进奠定坚实基础。
